Page 92 - 30number

Применение:

Клей наносится на поверхность ровным сплошным слоем – обычным или гребенчатым шпателем. Затем на образованный клеевой слой укладываются теплоизоляционные плиты. По необходимости (например, при сильном ветре), до схватки клеевого соединения, требуется фиксация временными подпорками при вертикальном расположении листов, а при горизонтальном расположении листов – поверхностной загрузкой плит.

На российском рынке компания предлагает герметики трех групп, которые можно применять в кровельном деле. Это однокомпонентные полиуретаны, однокомпонентные гибриды полиуретанов и однокомпонентные высококачественные силиконы. Для всего клея и герметиков действуют следующие условия и ограничения:

•Температура основания во время нанесения и до полного отверждения должна быть не ниже +5°С и не больше +40°С; •Температура воздуха – от +5 до +40°С; •Основание должно быть сухим;

•Относительная влажность воздуха – от 30 до 90%.

Для обеих групп действуют следующие правила при подготовке поверхности к нанесению:

•Основание должно быть сухим, чистым, однородным, не содержать пятен масла, смазки, пыли, свободных или несвязанных частиц;

•Необходимо очистить поверхность от цементного молочка, слабо связанных с основанием частиц и несовместимой с клеем краски;

•Для достижения оптимальной адгезии, а также при использовании клея в ответственных сооружениях, таких как многоэтажные здания, для герметизации швов,

подвергающихся большой нагрузке, или в экстремальных погодных условиях основание следует покрыть грунтовкой и обработать очищающими средствами. В случае сомнений материал необходимо сначала протестировать на контрольном участке. Время выдержки перед нанесением клея и герметика составляет от 15 мин до 6 ч;

•При частом контакте с водой или постоянной высокой относительной влажности воздуха используйте праймер для пористых поверхностей (бетон, кирпич и т.д.). При работе с герметиками необходимо учитывать еще несколько пунктов:

•Непористые основания, например, металлы, алюминий, порошковые покрытия и т. д., должны быть очищены; •При нанесении на медные, латунные, титаново-цинковые основания использовать грунтовку;

•Пористые основания, например, бетон, пористый бетон, растворы, кирпичи и т.д., необходимо грунтовать праймером. Время выдержки перед нанесением герметика составляет: минимум – 30 мин, максимум – 8 ч. Прочие особенности работы с составами рассмотрим в описании каждого из них.

Свойства:

•Высокая клеящая способность; •Густая консистенция;

•Гербицидная добавка препятствует распространению растений, мхов и лишайников. Характеристики:

•Время высыхания одного слоя при 20°С – не более 24 ч; •Массовая доля нелетучих веществ – не менее 60%; •Температура размягчения сухого остатка – не менее +90°С; •Прочность сцепления с металлом – не менее 0,5 МПа; •Прочность сцепления с бетоном – не менее 0,5 МПа; •Водопоглощение в течение 24 ч – не более 0,4% по массе; •Гибкость на брусе, r = 5 мм, при температуре –25°С – трещин нет;

•Средний расход – 0,5 л/м 2 . Применение:

Клей наносится на подготовленную поверхность ровным сплошным слоем – обычным или гребенчатым шпателем, кистью. Затем, на образованный клеевой слой, укладываются черепичные элементы и прижимаются до появления клея из под краев листа черепицы. При укладке избегать появления вздутий. При необходимости швы промазываются дополнительно.

Состав – на основе модифицированного битума, растворителя, пластификатора и наполнителя. Изготовлен с применением специального растворителя, не растворяющего пенополистирол. Не содержит толуола и других токсичных растворителей. Область применения:

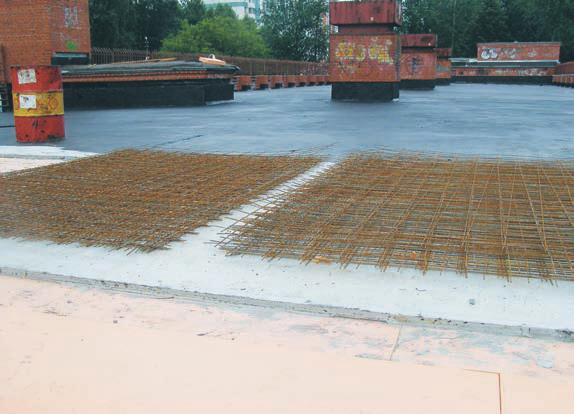

Приклеивание теплоизоляционных плит из экструдированного пенополистирола или пенопласта к бетонным, металлическим, деревянным и другим основаниям, а также для склеивания плит между собой. Не предназначен для использования на фасадах зданий и внутри помещений. Свойства:

•Обеспечивает дополнительную гидроизоляцию теплоизолируемой поверхности;

•Удобство в работе, не требует проведения огневых работ, не боится отрицательных температур. Характеристики:

•Время схватывания клеящего слоя при 20°С – не более 48 ч; •Массовая доля нелетучих веществ – не менее 60%; •Температура размягчения сухого остатка – не менее +90°С; •Прочность сцепления с металлом – не менее 0,5 МПа; •Прочность сцепления с бетоном – не менее 0,5 МПа; •Средний расход – 0,5 л/м 2 .
