фонари, использующиеся для вентиляции помещений и дымоудаления, могут открываться вручную или с помощью электрического или пневматического привода.

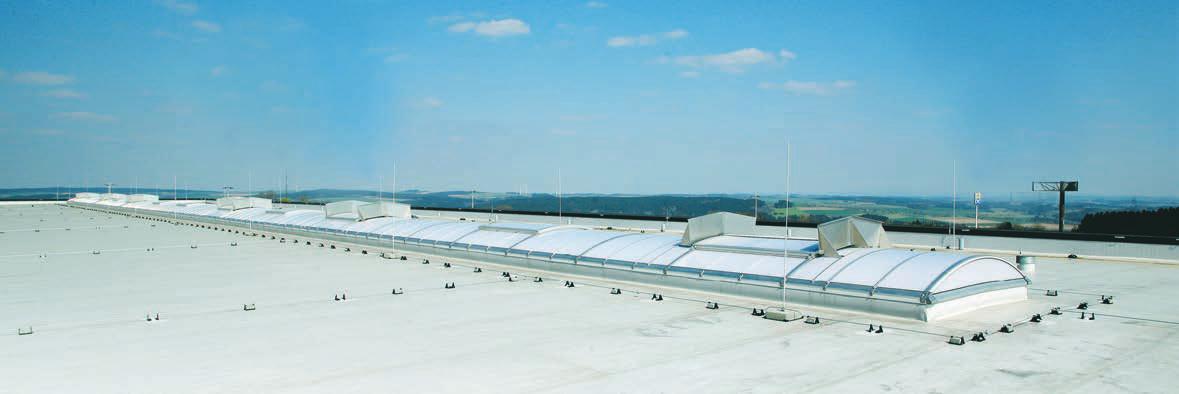

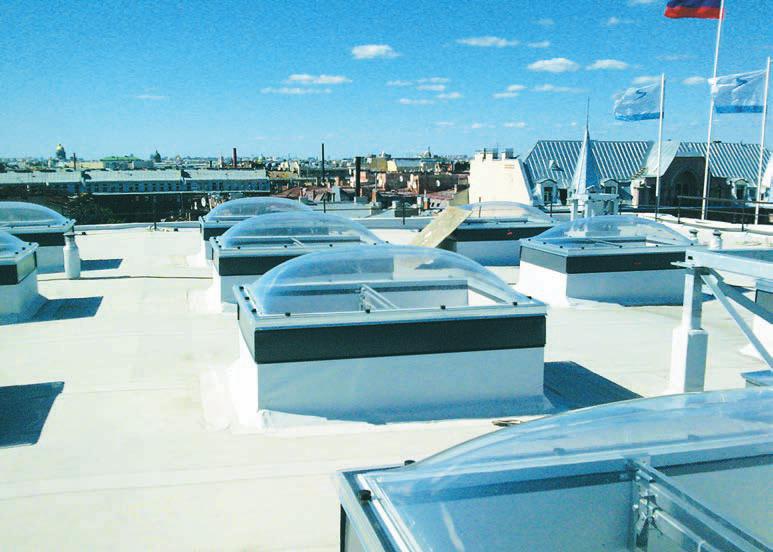

Есть особые зенитные фонари больших размеров, так называемые King size, которые предназначены для установки в больших отверстиях в поверхности крыш. Некоторые виды фонарей показаны на фото.

Конструкция купола зависит (как уже было сказано) от доступных материалов и технологий.

Проектировщики заводских цехов советского периода имели в своем распоряжении только стальной уголок, обыкновенное стекло и резиновые уплотнения. Поэтому типичные ленточные фонари тех лет отличались постоянными протечками и колоссальными теплопотерями.

Стеклопакеты и ПХВ-профиль рам были следующим поколением материалов для П-образных или двускатных фонарей. Эти простые материалы позволяли делать более качественные фонари, однако они сейчас считаются устаревшими и уже практически не используются для изготовления зенитных фонарей. Если решение эстетических задач требует применения стеклопакетов, то используют так называемые бронированные стеклопакеты и MS-полимерные клеи для их фиксации и герметизации, а также металлический (алюминиевый) профиль для рам. Не дешево, но красиво.

Новое поколение материалов (стальной или алюминиевый профиль сложного сечения для основания и поликарбонат для светопропускающей части) полностью изменили конструкцию и технологию изготовления зенитных фонарей. А главное, практически сняли все эксплуатационные заботы – исключили протечки и снизили потери тепла.

Конструкции, выполненные из этих материалов, сегодня входят в подавляющее

Поэтому можно встретить зенитные фонари, выполненные в виде самых разнообразных размеров и архитектурных форм.

Однако в подавляющем большинстве случаев в конструкции фонарей можно выделить светопропускающую часть, которая может быть установлена в своей раме, и основание, служащее соединением между светопропускающей частью и кровлей.

На современных архитектурных объектах можно увидеть купола самой разнообразной формы:

• Ленточные двускатные и односкатные; • Арочные или полусферические; • Пирамидальные.

По конструкции они могут быть не открывающиеся (глухие)

и открывающиеся. Причем их делают так, что и те и другие открыть или разобрать можно только изнутри. Открывающиеся

Итак, обязательной сертификации подлежат только конструкции, использующиеся для дымоудаления, и то, в общем-то, должна быть подтверждена только возможность срабатывания привода в экстремальных ситуациях. Все остальное – во многом отдается на усмотрение разработчика. То есть разработчик, проектируя зенитные фонари, ограничен только полетом собственной фантазии, доступными материалами и технологиями изготовления, а также стремлением решить те задачи из уже упомянутых, которые он считает нужными или на решении которых настаивает заказчик.
