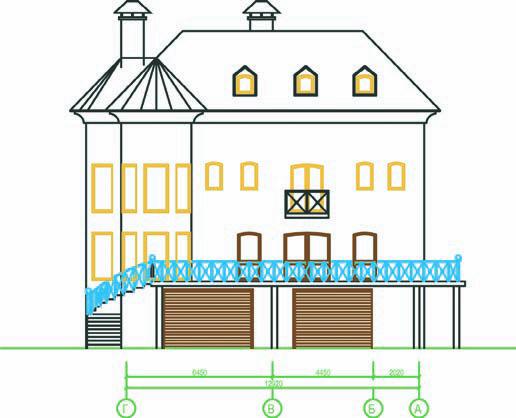

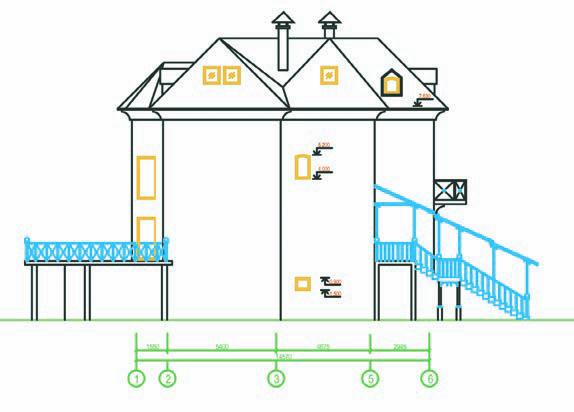

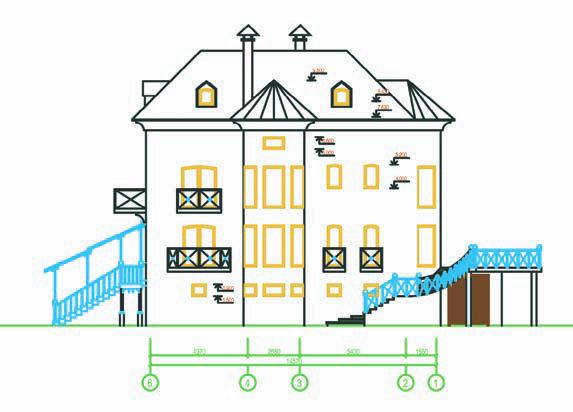

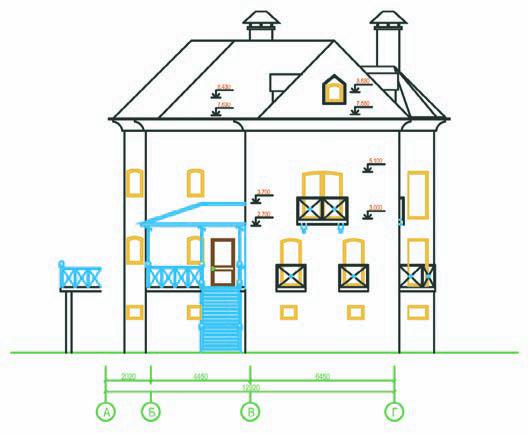

Задача. Автор этого проекта затрудняется с принятием решения по организации освещения мансардного этажа, поскольку его концепция предусматривает устройство со стороны двух фасадов только слуховых окон. Мансарда состоит из четырех помещений. Их необходимо осветить, используя заложенные в проект архитектором слуховые окна, добавив к ним мансардные окна.

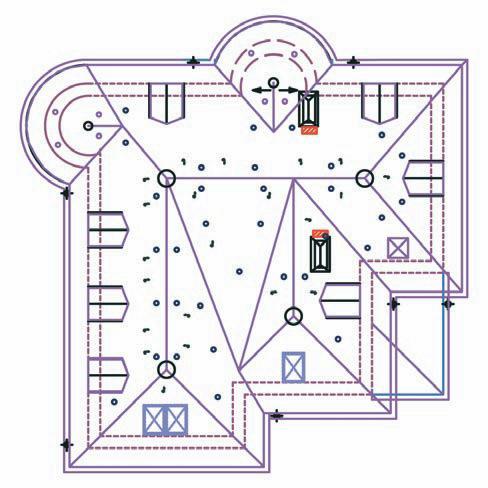

Решение. В данном проекте неясно, как решен вопрос опирания стропил на несущие стены. В том виде, как это показано на схеме, могу предположить, что вертикальная стена будет продолжена выше, чтобы обеспечить опирание элементов и в то же время выполнить единый

теплоизоляционный контур ограждающих конструкций. Исходя из этого предположения, я расположила мансардные окна повыше (что, в свою очередь, не комфортно с точки зрения эксплуатации) и убрала слуховые окна с чертежей проекта, так они автоматически тоже получаются намного выше изначально отмеченных на чертеже.

Комментарий журнала «Кровли». К сожалению, в данном случае так и не была решена основная задача -расположить разные виды окон так, чтобы обеспечить комбинированное освещение. Архитектурная концепция оказалась нарушена. Возможно, наши читатели предложат свой вариант решения этой задачи.
