Ратуша Гунзенхаузена: 19-метровые кровельные панели и продуманная система водоотведения

Здание ратуши в немецком Гунзенхаузене построено в 1974 году, и претерпело несколько ремонтов и перепланировок. Однако со временем функциональные недостатки стали все заметнее, и в 2018 году городской совет решил провести общую реконструкцию здания с сохранением его необычной сотовой структуры.

Для реновации крыши здания ратуши использовались 19-метровые стальные панели с матовым антибликовым покрытием.

Для панелей такой длины очень важен вопрос компенсации температурного расширения и здесь он решен «на отлично». Крыше не страшна ни летняя жара, ни осенние дожди.

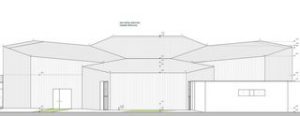

Общий чертеж от архитектурного бюро Haindl + Kollegen Architekten GmbH

С началом строительства вся крыша целиком была демонтирована, установлены новые металлоконструкции,  увеличен угол наклона крыши.

Система водоотведения включает в себя комплекс встроенных желобов, идущих по периметру каждого шестиугольного сегмента, и перераспределяющих воду с вышележащих скатов крыши на расположенные ниже. Для обоснования работоспособности такого решения потребовался точный расчет ширины и глубины желобов с учетом угла наклона кровли.

Из-за повышенных требований к пожарной безопасности при строительстве использовались исключительно негорючие материалы, в качестве утеплителя применялась  двухслойная ударопрочная изоляция из минеральной ваты.

Соединение панелей осуществлялось с помощью техники Schnappfalz – своего рода промежуточное решение между промышленным фальцем и фальцем ручной работы. Именно эта техника помогла нейтрализовать температурное расширение в длинных панелях и позволила избежать поперечных швов.

Источник: KlempnerMagazine
