Арки собора Св.Эдварда

snt1Архитектурное бюро DiLoreto Architecture (Портленд, Орегон) предложило использовать серию арок из клееной древесины для современного собора Св.Эдварда, построенного в г.Кайзер, Орегон.

Шесть арок возвышаются на 11,5 м над белым бетонным цоколем и образуют неф шириной 19,8 м.  Две дополнительных арки увенчивают концы нефа у входа в святилище и алтарь.

Арки примерно на 60 см вмурованы в цоколь глубиной 1,8 м, в пределах которого металлические полосы толщиной в 1/4 дюйма соединяют их со стальными колоннами, уходящими к опорам здания.

snt3Дуги арок расположены под углом 14-16 гр, держат на себе и распределяют вес всего здания — основной крыши  площадью 650 кв.м., верхнего  ряда окон, освещающего хоры, и более низкой части крыши.

Полуарки изготовлены из местной ели, заготовленной в Туалатине, Орегон. Для формирования 12-ти 11-метровых полуарок и 4-х полуарок длиной 7,3 м использовалось полуавтоматическое оборудование. Готовые структурные элементы транспортировались с производственного цеха на место строительства 25 миль с помощью тягачей.

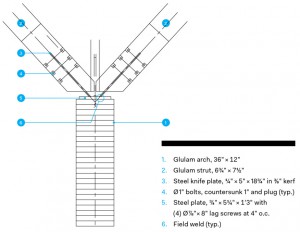

1 - клееное основание арки; 2 - клееная дуга; 3 - стальная пластина; 4 - болты; 5 - стальная пластина; 6 - сварной шов

1 — клееное основание арки;
2 — клееная дуга;
3 — стальная пластина;
4 — болты;
5 — стальная пластина;
6 — сварной шов

Чтобы поднять каждую полуарку на место, использовали маленький башенный кран с двумя отдельными подъемниками с каждой стороны от вершины, и двух человек, которые направляли детали. В вершинах арки «половинки» соединялись болтами диаметром 2,5 см вручную. В каждой полуарке располагается также стальная пластина толщиной 0,6 см, и стальное лезвие той же толщины. Все 8 арок были установлены за 1 день.

Источник: http://www.architectmagazine.com
